Detalhes do produto:
|
| Nome do produto: | Painel de TFT LCD | Tamanho: | 27 polegadas |
|---|---|---|---|
| Tipo: | TFT | Prolongamento (W: H): | 16:9 |
| Fonte da tensão: | 12.0V (tipo.) | Refresque a taxa: | 60Hz |
| Realçar: | painel de toque de 3840x2160 TFT,Painel de exposição do LCD TFT de 4 pistas,Painel de toque de TFT de 800 CD |
||
Descrição geral
CJG270zan01.0 é 27,0 um produto do módulo da polegada A-SI TFT LCD LCD lançado por CJTOUCH. É equipado com o luminoso de WLED, incluindo a movimentação do luminoso do motorista do diodo emissor de luz, nenhum toque. A temperatura de funcionamento é 0 ~ 40°C, a temperatura de armazenamento é -20 ~ 50°C, e a resistência da vibração são 1.5g (² de 14.7m /s). Sua biblioteca típica da tela da característica é resumida como: jogada larga da cor, DCI-P3, sRGB, brilho alto, luminoso branco do diodo emissor de luz, incluindo o motorista do diodo emissor de luz, aleta terminal, escala cinzenta mordida 10, superfície de superfície da névoa. Baseado em sua biblioteca da tela da característica, este modelo é recomendado para a imagem latente industrial, médica, destaque exterior. De acordo com a informação obtida pela biblioteca da tela, este produto foi produzido em massa em Q1 de 2017, e o estado atual da produção está na produção em massa. Presentemente, este modelo tem uma informação de 11 pontos e uma informação de 26 fornecedores no banco de dados da tela, que é o modelo principal do mercado do banco de dados da tela. A biblioteca da tela estabeleceu primeiramente os parâmetros para este modelo o 8 de novembro de 2016, e atualizou os parâmetros pela última vez o 13 de março de 2021. Como um AHVA, a exposição sempre preta, produto do módulo do LCD da transmissão, CJG270ZAN01.0 pode fornecer o contraste da transmissão do 1000:1 do brilho da exposição do ² de /m de 800 CD, e 89/89/89/89 (tipo.) (CR≥10) (deixado/right/up/down) o ângulo de visão, o melhor ângulo de vista é de vista completa, seu tempo de resposta é 16/25 (tipo. /Max.) (Tr+Td) Senhora. Devido ao de 8 bits + o sinal do grayscale de Olá!-FRC para cada pixel, o produto pode indicar a cor 1.07B e sua saturação de cor é 94% (NTSC). Para o backlighting, este produto usa uma fonte luminosa da entrada do lado de WLED com uma vida das horas 30K, incluindo o motorista do diodo emissor de luz. CJG270zan01.0 adota a relação de sinal do eDP (2 CH, 4 pistas), um total de 51 pinos, adota a conexão terminal, conduzindo a tensão da tela é 12.0V (tipo.). Seu vertical típico refresca a taxa Fv é 60Hz.
Especificação
| Name modelo | CJG270ZAN01.0 |
| Tamanho da tela | 27,0 polegadas |
| Tipo da tela | LCM, um-si TFT LCD |
| Número do pixel | 3840 (RGB) ×2160, UHD |
| Arranjo | Listra vertical do RGB |
| Área ativa (milímetros) | 596,16 (W)×335.14 (H) milímetro |
| Esboço (milímetros) | 630 (W)×368.2 (H) ×23.4 (D) milímetro |
| Área da moldura (milímetros) | 602,0 (W)×340.4 (H) milímetro |
| Tratamento | Antiofuscante |
| Luminância | ² de 800 cd/m (tipo.), luz solar legível |
| Relação do contraste | 1000:1 (tipo.) (TM) |
| Ângulo de visão | 89/89/89/89 (tipo.) de pena da esquerda (CR≥10)/Right/Up/ |
| Resposta | 7/5 (tipo.) (Tr/Td) de Senhora |
| Boa vista em | Simetria |
| Modo do trabalho | AMVA, normalmente preto, transmissivo |
| Profundidade de cor | 1.07B 90% (CIE1931) |
| Luminoso | WLED, horas 30K, com motorista do diodo emissor de luz |
| Peso líquido | 3.40Kgs (tipo.) |
| Usado para |
Brilho alto exterior, imagem latente médica, Aplicação industrial |
| Máximo Avaliação |
Temp do armazenamento.: -20 ~ 50°C Temp de funcionamento.: 0 ~ °C 40 |
| Tipo de relação | eDP (2 ch, 4 pistas), 51 pinos, conector |
| Écran sensível | Sem |
| Conformidade de RoHS | Conformidade de RoHS |
| Pacote |
5 PCes/caixa Peso: 20 quilogramas Tamanho: 730x265x470 milímetro (LxWxH) |
As especificações do poder entrado são alistadas como segue:
| Símbolo | Descrição | Minuto | Tipo. | Máximo | Unidade | Circunstâncias |
| VDD | Movimentação de Logic/LCD Tensão |
4,5 | 5,0 | 5,5 | V | ±10% |
| IDD1 | Corrente entrada | - | 1,18 | TBD | VDD= 5.0V, todo o teste padrão branco em 60 hertz | |
| - | 1,37 | TBD | VDD= 5.0V, todo o teste padrão branco em 75 hertz | |||
| PDD1 | Poder de VDD | - | 5,94 | TBD | W | VDD= 5.0V, todo o teste padrão branco em 60 hertz |
| - | 6,84 | TBD | W | VDD= 5.0V, todo o teste padrão branco em 75 hertz | ||
| IRush | Inrush atual | - | - | TBD | Nota 1 | |
| VDDrp | Logic/LCD permissível Tensão de ondinha da movimentação |
- | - | TBD | milivolt | VDD= 5.0V, todo o teste padrão branco em 75 hertz |
Módulo de TFT LCD
| Nome/designação do conector | Conector de relação/cartão de relação |
| Fabricante | STM P-TWO |
| Tipo número da peça |
MSCKT2407P30HB AL230F-A0G1D-P |
| Número da peça de acoplamento do alojamento | FI-X30HL (tipo fechado) |

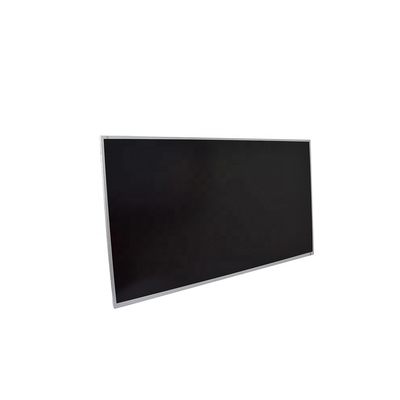

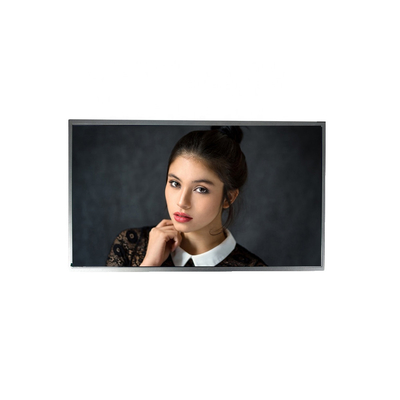

Imagens do detalhe
