Detalhes do produto:
|
| Ângulo de visão: | 89/89/89/89 (tipo.) (CR≥10) | Tamanho: | 18,5 polegadas |
|---|---|---|---|
| Responde o tempo: | 9 (tipo.) (G G) à Senhora | Contraste: | 3000:1 (tipo.) |
| Tipo de relação: | 30 pinos LVDS (1 ch, de 8 bits) | Fonte da tensão: | 5.0V (tipo.) |
| Realçar: | Painel de 30 IPS LCD dos pinos,Painel de LVDS IPS LCD,Painel LCD de 1366*768 IPS |
||
VISTA GERAL

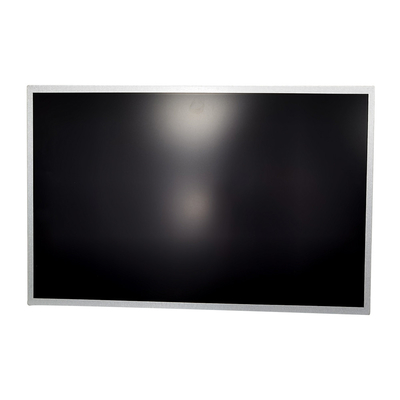

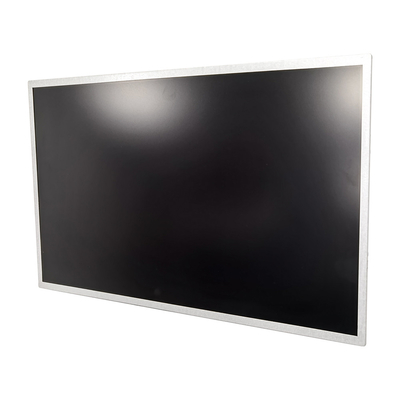

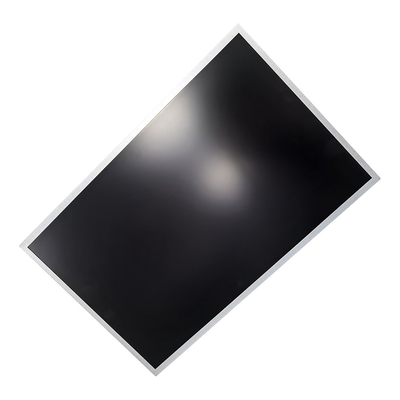

CJV185BJ1-LE1 é 18,5 de” um módulo de Crystal Display do líquido TFT com unidade do luminoso de WLED e 30 pinos 1ch-LVDS
relação. Este módulo apoia o formato de 1366 x de 768 HDTV e pode indicar cores de até 16.7M (8 mordidos).
o módulo do conversor para o luminoso não é construído dentro.
CARACTERÍSTICAS
? Brilho alto (250 lêndeas)
? Relação do contraste alto (3000? 1)
? Tempo de resposta rápido (cinza à Senhora cinzenta da média 9,0)
? Saturação de cor alta (NTSC 72%)
? Definição pixéis da HDTV (1366 x 768), formato verdadeiro da HDTV
? Único modo do DE (os dados permitem)
? Relação de LVDS (sinalização diferencial da baixa tensão)
? Tempo de resposta aperfeiçoado para uma taxa de quadros de 60 hertz
? Ângulo de vista ultra largo: Tecnologia super de MVA
? Conformidade de RoHS.
ESPECIFICAÇÕES GERAIS
|
Artigo |
Especificação |
Unidade |
|
Área ativa |
409,8 (H) x 230,4 (V) |
milímetro |
|
Moldura OpeningArea |
413,4 (H) x 234,0 (V) |
milímetro |
|
Motorista Element |
matriz ativa de TFT do um-si |
|
|
Número do pixel |
1366x R.G.B.x 768 |
pixel |
|
Passo do pixel (pixel secundário) |
0,1 (H) x 0,3 (V) |
milímetro |
|
Arranjo do pixel |
Listra vertical do RGB |
|
|
Consumo de potência |
14.89W (máximo) [pilha 4.89W (máximo) + 10.00W AZUL (machado.) |
Watt |
|
Cores da exposição |
16.7M |
cor |
|
Modo de operação da exposição |
Modo/normalmente preto transmissivos |
|
|
Tratamento de superfície |
Revestimento antiofuscante (embaçamento 1,0%), revestimento duro (3H) |
ESPECIFICAÇÕES MECÂNICAS
| Artigo | Mínimo. | Tipo. | Máximo. | Unidade | |
| Tamanho do módulo | Horizontal (H) | 429,87 | 430,37 | 430,87 | milímetro |
| Vertical (V) | 254,1 | 254,6 | 255,1 | milímetro | |
| Profundidade (d) | 9,5 | 10,5 | 11,5 | milímetro | |
| Peso | 1170 | 1230 | 1290 | g | |
AVALIAÇÕES ABSOLUTAS DO AMBIENTE
| Artigo | Símbolo | Valor | Unidade | |
| Mínimo. | Máximo. | |||
| Temperatura de armazenamento | Teste | -20 | 60 | C |
| temperatura ambiental perating | PARTE SUPERIOR | 0 | 50 | PC |
| Choque (inoperante) | SNOP | 50 | G | |
| Vibração (inoperante) | VNOP | 1 | G | |
Note (1) a temperatura e a escala de humidade relativa é mostrada na figura abaixo.
(a) máximo do RH de 90% (Ta? ºC 40).
(b) a temperatura do Molhado-bulbo deve ser um máximo de 39 ºC (Ta > ºC 40).
(c) nenhuma condensação.
A nota (2) a temperatura de funcionamento máximo é baseada na condição de teste que a temperatura de superfície de
a área de exposição é inferior ou igual ao ºC 65 com o módulo do LCD sozinho em uma câmara controlada da temperatura.
A gestão térmica deve ser considerada no projeto de produto final para impedir a temperatura de superfície
da área de exposição de ser ºC mais de 65. A escala da temperatura de funcionamento pode degradar em caso de
gestão térmica imprópria no projeto de produto final.
Senhora 3) 11, meia onda de seno, 1 vez da nota (para o ± X, ± Y, ± Z.
Nota (4) 10 ~ 200 hertz, 30 minutos, 1 vez cada X, Y, Z.
A nota (5) na vibração e em choque de teste, o dispositivo elétrico em guardar o módulo tem que ser dura e rígida bastante de modo que
o módulo não seria torcido nem não foi dobrado pelo dispositivo elétrico.
Instalação de medida:
O módulo do LCD deve ser estabilizado na temperatura dada para que 1 hora evite abrupto
mudança de temperatura durante a medição. A fim estabilizar a luminância, a medida
deve ser executado após a iluminação o luminoso para 1 hora em uma sala sem vento.
