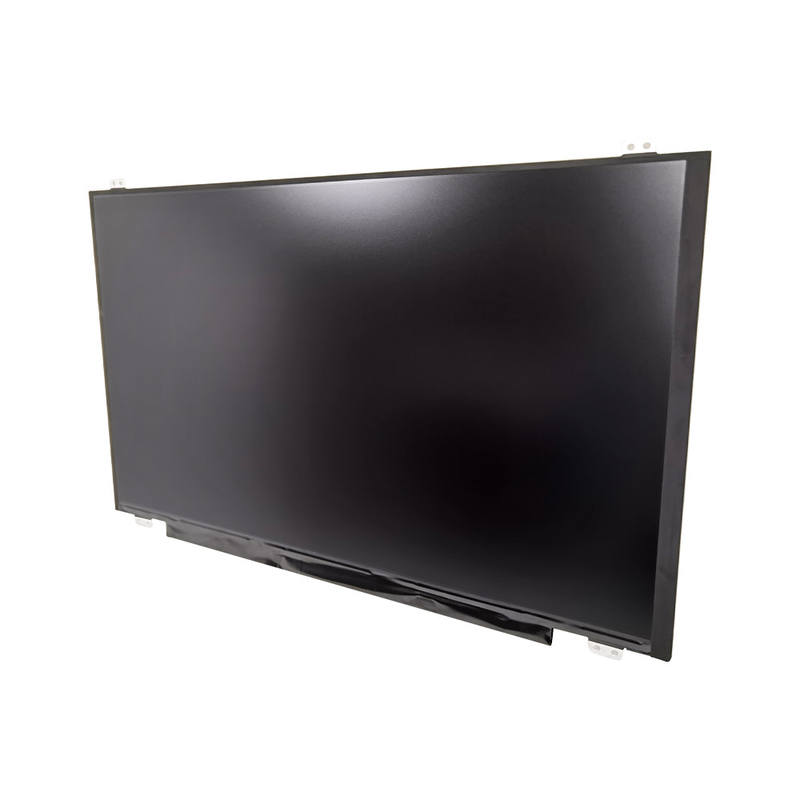

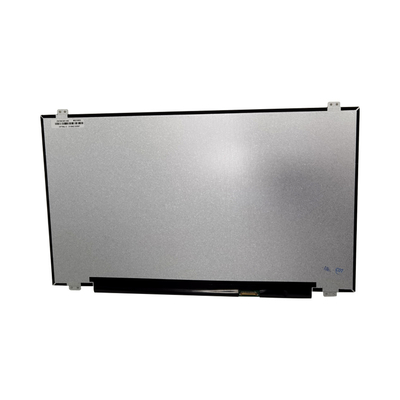

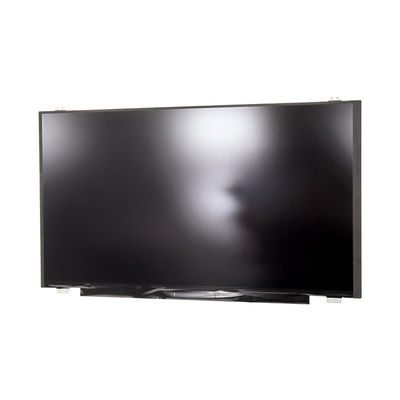

Detalhes do produto:
|
| Nome do produto: | Painel de TFT LCD | Tamanho: | 15,6” |
|---|---|---|---|
| Área ativa: | 344,16 (H) × 173,95 (V) | Passo do pixel: | 0,17925 (H) x 0,17925 (V) |
| Arranjo do pixel: | Listra vertical do RGB | Cores da exposição: | 16.7M |
| Modo de exposição: | Normalmente preto | ||
| Realçar: | Módulo de TFT LCD do filme fino,Módulo de TFT LCD 15,6 polegadas de 1920x1080 |
||
Descrição geral
A especificação é aplicada a 15,6” modelos (CJZN156CS01.300) LCM.
O motorista do diodo emissor de luz para a condução do luminoso é construído neste modelo.
A matriz usa um istor do transporte do filme fino do si como um dispositivo de comutação.
Este TFT LCD tem umas 15,6 polegadas mediu diagonalmente a área de exposição ativa com o lution do reso de FHD
(disposição vertical horizontal de 1.920 em 1080 pixéis). Cada pixel é dividido nos pontos VERMELHOS, VERDES, AZUIS que
são arranjados na listra vertical e este módulo pode indicar as cores de 16.7M (6bit+2FRC) e a gama 45% da cor.
O painel de TFT LCD usado para este módulo é baixa um tipo da reflexão e de uma cor mais alta. Consequentemente, isto
o módulo é apropriado para a posição.
Características
(1) relação do eDP de 2 pistas com 2,7 Gbps liga taxas
profundidade de cor (de 2) 16.7M (6bit+2FRC), gama 45% da cor
(3) produto verde (freeproduct de RoHS & de halogênio)
(4) a bordo do circuito de condução do diodo emissor de luz
(5) baixo consumo de condução da tensão e da baixa potência
Especificações gerais
| Área ativa | 344,16 (H) x193.59 (V) | milímetro | |
| Número de pixéis | 1920 (H) x1080 (V) | pixéis | |
| Passo do pixel | 0,17925 (H) x×0.17925 (V) | milímetro | |
| Arranjo do pixel | Listra vertical do RGB | ||
| Cores da exposição | 16.7M | ||
| Gama da cor | 45%@CIE1931 | ||
| Modo de exposição | Normalmente preto | ||
| Esboço dimensional | 359.50x206.50x3.2 | milímetro | |
| Peso | 460 | g | |
| Tratamento de superfície | Antiofuscante | ||
| Dureza de superfície | 3H | ||
| Consumo de potência | OC: 0,75 (máximo) | Aosaic | |
| Módulo 3,564 (máximo) | NX7 | ||
| W | (@Mosaic |
Os artigos do teste de confiança e suas circunstâncias são mostrados dentro abaixo.
| Não | Artigos do teste | Circunstâncias |
| 1 | Teste de alta temperatura do armazenamento | 60℃, 48 horas |
| 2 | Teste do armazenamento da baixa temperatura | -20℃, 48 horas |
| 3 | Teste da operação da umidade de alta temperatura & alta | 50℃, 80%RH, 48 horas |
| 4 | Teste de alta temperatura da operação | 50℃, 48 horas |
| 5 | Teste da operação da baixa temperatura | 0℃, 48 horas |
Detalhes
A definição estática da relação do contraste, os ângulos de vista é definida no ângulo que a relação do contraste é larg
er do que 10 em quatro sentidos relativo ao sentido perpendicular do módulo dos theAnsun (dois ângulos verticais: acima de θy+
nd abaixo do θy-; e dois ângulos horizontais: direito θx+ e θx- esquerdo). A instalação padrão da medida é mostrada na figura
8 & 9
Dimensão mecânica do esboço
EMBALAGEM
ARMAZENAMENTO
(1) não deixam o módulo na alta temperatura, e na umidade alta por muito tempo. É altamente recomme
nded para armazenar o módulo com temperatura de 0 à humidade relativa 35℃and de menos de 70%.
(2) não armazenam o módulo de TFT LCD no directsunlight.
(3) o módulo será armazenado em um lugar escuro. É proibido para aplicar a luz solar ou a luz fluorescente durante
a loja.
