Detalhes do produto:
|
| Tipo: | painel de toque resistive de 4 fios | fio: | 4wires |
|---|---|---|---|
| Durabilidade: | >35 milhão toques | Pontos do toque: | pontos de 1 toque |
| Transmissão clara: | 82% | Tensão de fonte: | DC5V |
| Resposta: | <15ms> | Personalizado: | Apoio |
| Realçar: | Painel Resistive do tela táctil de 4 fios,tela táctil 7inch Resistive,Painel resistive industrial do tela táctil |
||
4-wire resistive é o método de detecção o mais básico da tecnologia resistive.
As folhas condutoras transparentes superiores e inferiores que têm o valor uniforme da resistência, estão enfrentando-se com uma diferença. Quando a folha superior é tocada, o ponto tocado dos rendimentos superiores da folha, e contacta a folha inferior. O ponto contactado é conduzido, e seu lugar é detectado.
Como a característica da tecnologia resistive do ire do analógico 4, uma folha tem os elétrodos para o sentido vertical quando a outra folha tiver os elétrodos para o sentido horizontal. A tensão de um ponto tocado é medida pela outra folha. Desta maneira, o ponto tocado em sentidos de X e de Y é detectado.
Como faz um tela táctil resistive o trabalho?
Em termos simples, um tela táctil Resistive é uma exposição de computador toque-sensível que responda aplicando a pressão. Quando o contato é feito à superfície do écran sensível, estas duas folhas estão pressionadas junto. Cada folha tem as linhas horizontais e verticais que registram o lugar preciso do toque.
Há uma diferença estrutural entre 4 5 do fio tecnologias do fio e?
Apenas mesmo que uma tecnologia resistive análoga de 4 fios, um sensor resistive análogo de 5 fios consiste nas folhas superiores e inferiores que se estão enfrentando com uma diferença no meio. Ao contrário da tecnologia resistive do fio do analógico 4, os elétrodos são colocados em quatro cantos da folha inferior na tecnologia do fio do analógico 5. O processo de detecção é como abaixo
Característica principal
Especificação do produto
| Especificação Resistive do painel de toque de 4 fios | |
| Tamanho geral | 5,7 polegadas a 22 polegadas |
| Ajuste dentro com | Dispositivo de tela |
| Mecânico | |
| Método entrado | Dedo ou mão gloved (borracha, pano ou couro) |
| Força ativa | Estilete ou dedo ou similar <45g> |
| Impacto da bola | ø13.0. Ball/9g de aço, Height=30cm, 1 vez, nenhum dano [impacto na área do centro] |
| Durabilidade | >35 milhão toques |
| Precisão posicional | <1> |
| Ótico | |
| Transmissão clara | 82% |
| Superfície clara | <3> |
| Superfície antiofuscante | <4> |
| Anti-Newton | <10> |
| Brilho | unidades do brilho 90±20 testadas em um acordo de superfície dianteiro duro-revestido com o ASTM D 2457 |
| Elétrico | |
| Tensão de fonte | DC5V |
| Resistência do circuito | X: 20~25Ω0, Y: 20~250Ω |
| Linearidades | X<1> |
| Resposta | <15ms> |
| Isolação | >20MΩ/25V (C.C.) |
| Resistência | Nenhum dano ativo em DC50V/60sec. |
| Definição | Baseado em uma definição do controlador de 4096 x de 4096 |
| Ambiental | |
| Temperatura da operação | -10°C ~ +60°C |
| Umidade da operação | 20%RH ~ 85%RH, nenhuma condensação |
| Temperatura de armazenamento | -40°C ~ +80°C |
| Umidade do armazenamento | 10%RH ~ 90%RH, nenhuma condensação |
| Impermeável | Não danificado pela água corrente aplicada à área ativa |
| Confiança | |
| Ciclo de calor | horas de 70°C /240 |
| Ciclo frio | horas de -40°C /240 |
| Ciclo térmico | ciclos *10 de -40°C ~7°0C [60 mínimos/ciclo] |
| Sistema de Operationg | |
| Sistema da operação | Dos do Linux//Windows ME/95/98/ósmio de NT4.0/XP/2000/7 /Mac |
| Garantia | |
| Tela táctil 1 ano | |
| Controlador do toque 1 ano | |

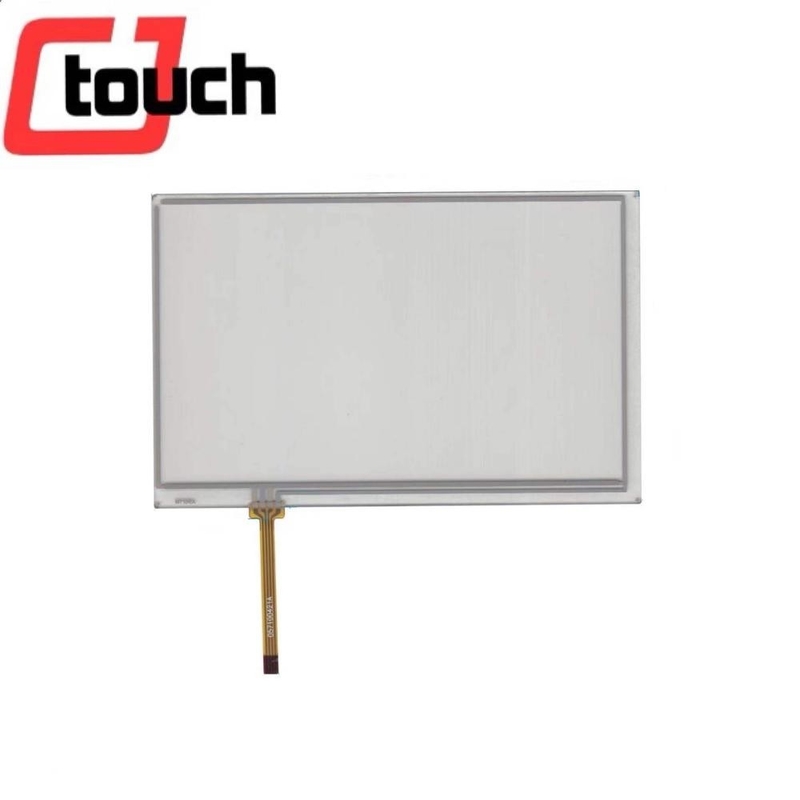

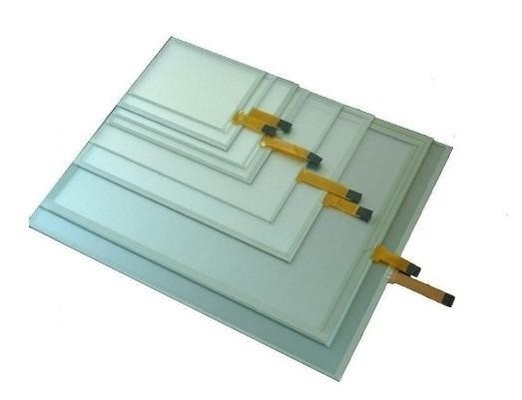

Imagem do produto
Desenho técnico
