Detalhes do produto:
|
| Tipo: | tela táctil resistive de 4 fios | Isolação: | >20MΩ/25V (C.C.) |
|---|---|---|---|
| Durabilidade: | >35 milhão toques | Transmissão clara: | 82% |
| Tensão de fonte: | DC5V | fio: | 4wires |
| Resposta: | <15ms> | Personalizado: | Apoio |
| Realçar: | Tela táctil Resistive da posição,Posição painel do tela táctil de 19 polegadas,Tela táctil Resistive de 19 polegadas |
||
Como faz um tela táctil resistive o trabalho?
Em termos simples, um tela táctil Resistive é uma exposição de computador toque-sensível que responda aplicando a pressão. Quando o contato é feito à superfície do écran sensível, estas duas folhas estão pressionadas junto. Cada folha tem as linhas horizontais e verticais que registram o lugar preciso do toque.
O processo de detecção é como abaixo.
A tensão de detecção do processo é imposta entre o elétrodo X1 e X2 na folha superior. Então, será formado na folha superior uma distribuição equipotencial que esteja paralela ao X1 e ao X2.
Supondo que o elétrodo X1 é 0V (à terra), a seguir impõe 5V ao elétrodo X2. Se o ponto central entre os elétrodos direitos e esquerdos é tocado, 2.5V estaria medido pela folha inferior. Se um ponto 1/5 longe de X1 (4/5 longe de X2) é tocado, 1V estaria medido pela folha inferior. O ponto da coordenada de X é detectado desta maneira.
Após ter detectado o ponto coordenado no sentido de X, a tensão é imposta entre o elétrodo Y1 e Y2 na folha inferior. O ponto entre Y1 e Y2 (coordenada de Y) seria medido pela folha superior, apenas da mesma forma como X a coordenada em etapa 1-2.
Enquanto o grupo de etapa 1, 3 é repetido, o X e o Y coordenam pontos de lugar tocados mantêm-se ser detectada.
Há uma diferença estrutural entre 4 5 do fio tecnologias do fio e?
Apenas mesmo que uma tecnologia resistive análoga de 4 fios, um sensor resistive análogo de 5 fios consiste nas folhas superiores e inferiores que se estão enfrentando com uma diferença no meio. Ao contrário da tecnologia resistive do fio do analógico 4, os elétrodos são colocados em quatro cantos da folha inferior na tecnologia do fio do analógico 5. O processo de detecção é como abaixo
Característica principal
Especificação do produto
| Especificação Resistive do painel de toque de 4 fios | |
| Tamanho geral | 5,7 polegadas a 22 polegadas |
| Ajuste dentro com | Dispositivo de tela |
| Mecânico | |
| Método entrado | Dedo ou mão gloved (borracha, pano ou couro) |
| Força ativa | Estilete ou dedo ou similar <45g> |
| Impacto da bola | ø13.0. Ball/9g de aço, Height=30cm, 1 vez, nenhum dano [impacto na área do centro] |
| Durabilidade | >35 milhão toques |
| Precisão posicional | <1> |
| Ótico | |
| Transmissão clara | 82% |
| Superfície clara | <3> |
| Superfície antiofuscante | <4> |
| Anti-Newton | <10> |
| Brilho | unidades do brilho 90±20 testadas em um acordo de superfície dianteiro duro-revestido com o ASTM D 2457 |
| Elétrico | |
| Tensão de fonte | DC5V |
| Resistência do circuito | X: 20~25Ω0, Y: 20~250Ω |
| Linearidades | X<1> |
| Resposta | <15ms> |
| Isolação | >20MΩ/25V (C.C.) |
| Resistência | Nenhum dano ativo em DC50V/60sec. |
| Definição | Baseado em uma definição do controlador de 4096 x de 4096 |
| Ambiental | |
| Temperatura da operação | -10°C ~ +60°C |
| Umidade da operação | 20%RH ~ 85%RH, nenhuma condensação |
| Temperatura de armazenamento | -40°C ~ +80°C |
| Umidade do armazenamento | 10%RH ~ 90%RH, nenhuma condensação |
| Impermeável | Não danificado pela água corrente aplicada à área ativa |
| Confiança | |
| Ciclo de calor | horas de 70°C /240 |
| Ciclo frio | horas de -40°C /240 |
| Ciclo térmico | ciclos *10 de -40°C ~7°0C [60 mínimos/ciclo] |
| Sistema de Operationg | |
| Sistema da operação | Dos do Linux//Windows ME/95/98/ósmio de NT4.0/XP/2000/7 /Mac |
| Garantia | |
| Tela táctil 1 ano | |
| Controlador do toque 1 ano | |

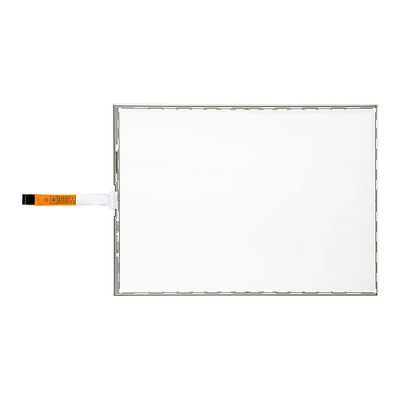

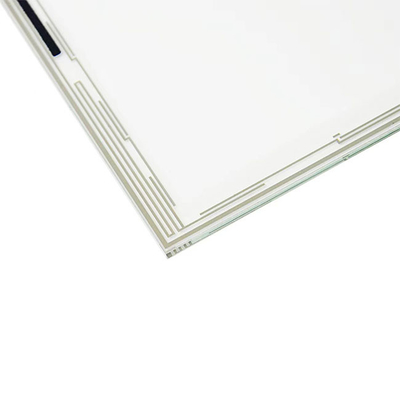

Imagem do produto
Desenho técnico
