Detalhes do produto:
|
| Tamanho da tela: | 21,5" | Ângulo de visão: | 89/89/89/89 (tipo.) (CR≥10) |
|---|---|---|---|
| Refresque a taxa: | 60Hz | Sistema de sinalização: | LVDS (2 ch, de 8 bits), terminal, 30 pinos |
| Tensão entrada nominal: | Tensão entrada nominal | Tipo do luminoso: | 15S4P WLED, horas 30K |
| Realçar: | Painel de TFT LCD de 250 lêndeas,Painel de TFT LCD de 21,5 polegadas |
||
Descrição geral

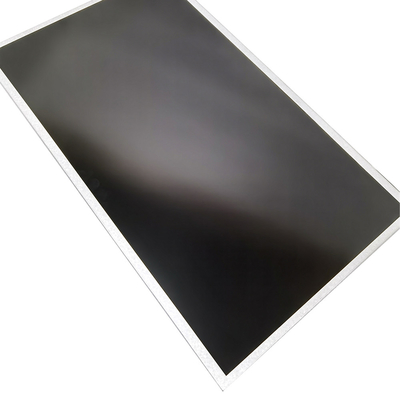

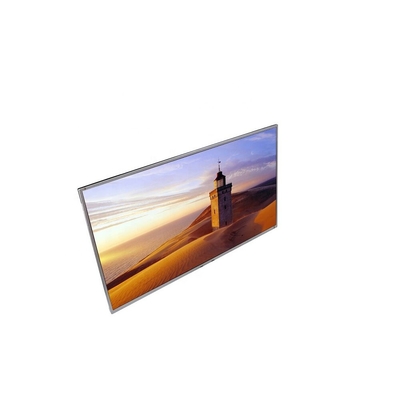

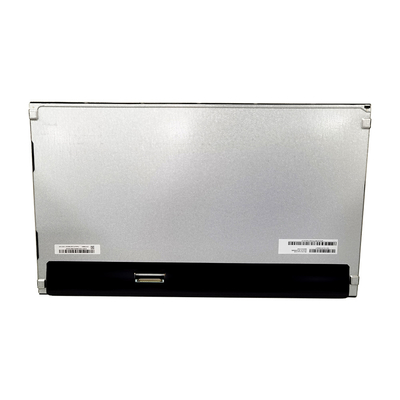

Esta especificação aplica-se ao módulo largo T215HVN01.1 de TFT LCD do um-si de uma cor de 21,5 polegadas.
A exposição apoia o HD completo - 1920 (H) x 1080 (V) formato de tela e cores de 16.7M (8 bocados RGB
entrada de dados). A relação de entrada é LVDS de duplo canal e este módulo não contém um motorista
placa para o luminoso.
ESPECIFICAÇÕES
| ARTIGOS | Unidade | ESPECIFICAÇÕES |
| Diagonal da tela | [milímetro] | 546,86 (21.53") |
| Área ativa | [milímetro] | 476,64 (h) x 268,11 (v) |
| Pixéis H x V | 1920 (x3) x 1080 | |
| Passo do pixel | [um] | 248,25 (por uma tríade) x248.25 |
| Arranjo do pixel | Listra de R.G.B.Vertical | |
| Modo de exposição | Modo do VA, normalmente preto | |
| Luminância branca (centro) | [cd/m2] | 250 (tipo.) |
| Relação do contraste | Tipo 3000.) | |
| Tempo de resposta | [milissegundo] | 18ms (tipo., de ligar/desligar) |
|
Consumo de potência (Unidade do módulo + do Backligh do LCD) |
[Watt] |
15,2 tipo.) módulo ∶PDD do LCD (tipo.) =3.1@ todo o teste padrão branco, unidade do luminoso de Fv-60Hz: PBLU (tipo.) = 12.1@Is =65mA |
| Peso | [Gramas] | 1670 |
| Dimensão do esboço | [milímetro] | 495,6 (H) tipo de x 292,2 (V) x10.6 (D). |
| Relação elétrica | LVDS de duplo canal, entrada de 8 dados do RGB dos bocados | |
| Cor do apoio | cores de 16.7M | |
| Tratamento de superfície | Antiofuscante, 3H | |
|
Variação da temperatura Funcionamento Armazenamento (transporte) |
[o C] [o C] |
0 a +50 -20 a +60 |
| Conformidade de RoHS | Conformidade de RoHS | |
| Conformidade de TCO | Conformidade de TCO 6,0 |
Dano permanente pode ocorrer se excedendo a seguinte avaliação máxima
| Descrição | Mínimo. | Máximo. | Unidade | Observação |
| temperatura perating | 0 | 50 | PC] | Nota 2-1 |
| Temperatura de superfície de vidro (operação) | 0 | 65 | reo | Nota 2-1Function julgada somente |
| umidade do peration | 5 | 90 | [%RH] | Nota 2-1 |
| Temperatura de armazenamento | -20 | 60 | PC] | |
| Umidade do armazenamento | 5 | 90 | T%RH] |
Condição operacional recomendada
| Símbolo | Descrição | Minuto | Tipo | Máximo | Unidade | Observação |
| VDD | Tensão entrada de fonte de alimentação | 4,5 | 5 | 5,5 | [Volt] | |
| IDD | Corrente de entrada da fonte de alimentação (RMs) | 0,62 | 0,74 | [A] | VDD=5.0V, teste padrão preto, Fv=6OHz | |
| 0,7 | 0,84 | [A] | VDD=5.0V, teste padrão preto, Fv=75Hz | |||
| PDD | Consumo de potência de VDD | 3,1 | 3,7 | [Watt] | VDD=5.0V, teste padrão preto, Fv=60Hz | |
| 3,5 | 4,2 | Watt] | VDD=5.0V, teste padrão preto, Fv=75Hz | |||
| IRush | Inrush atual | 3 | [A] | Nota 3-1 | ||
| VDDrp | Tensão de ondinha permissível de VDD | 500 | [milivolt] | VDD= 5.0V, teste padrão preto, Fv=75Hz |
As seguintes mostras o diagrama de bloco do módulo de TFT LCD de uma cor de 21,5 polegadas.
